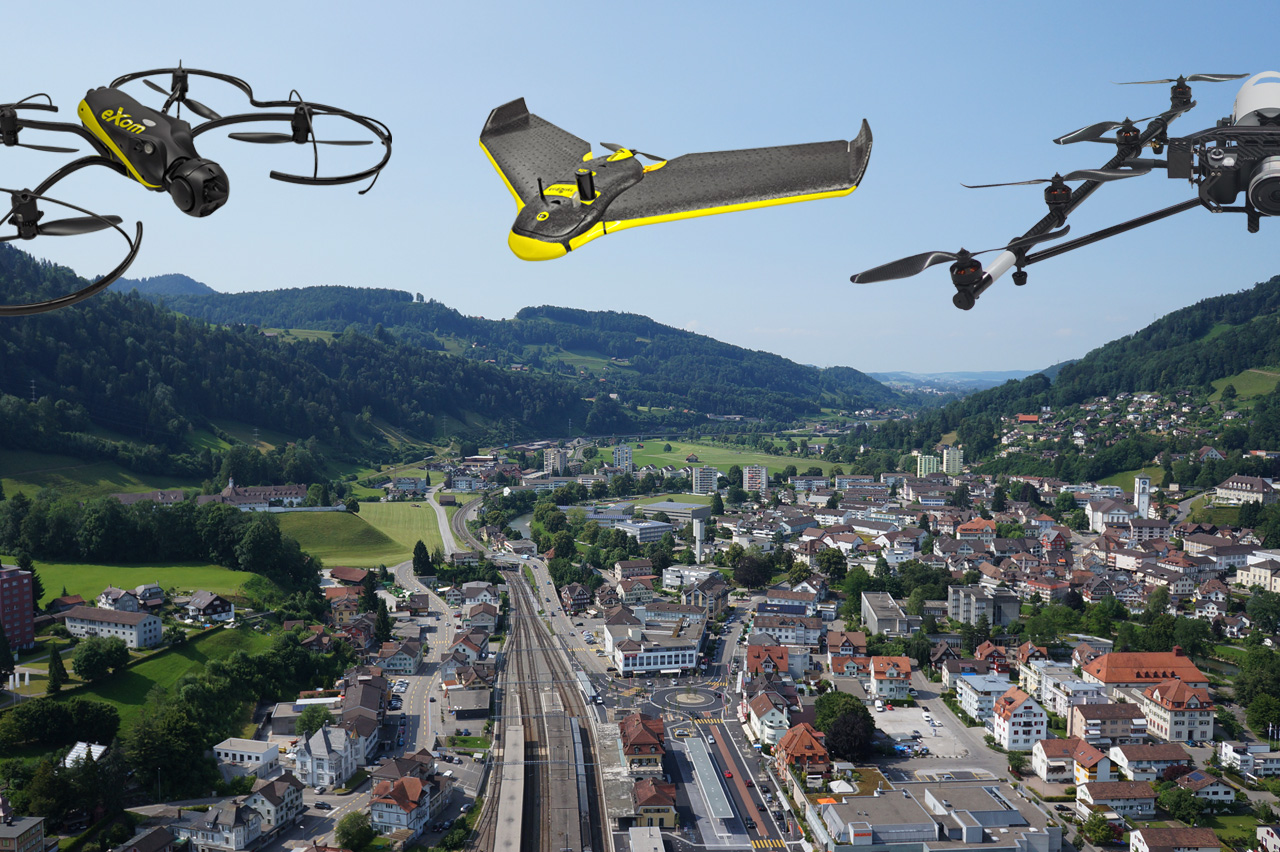

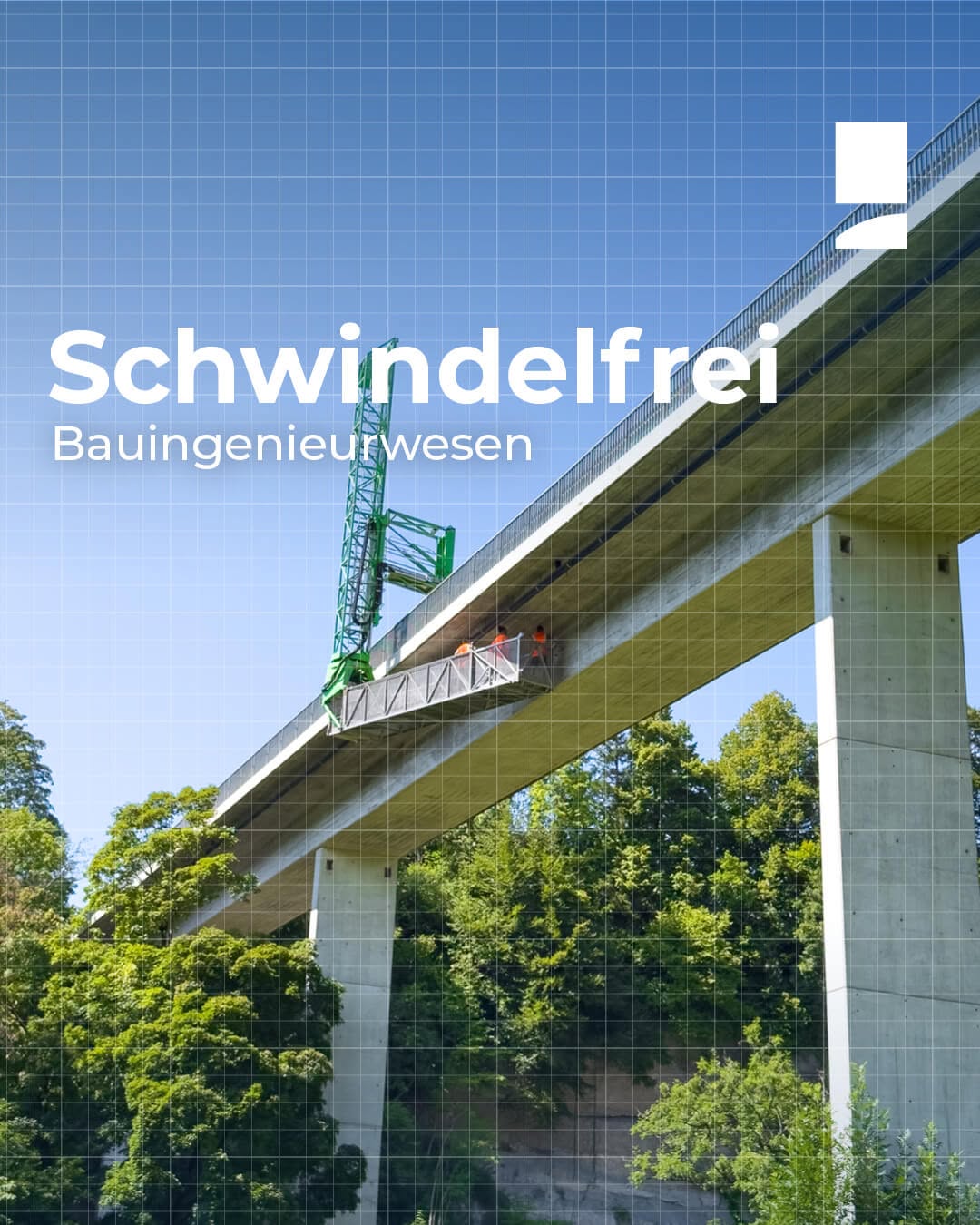

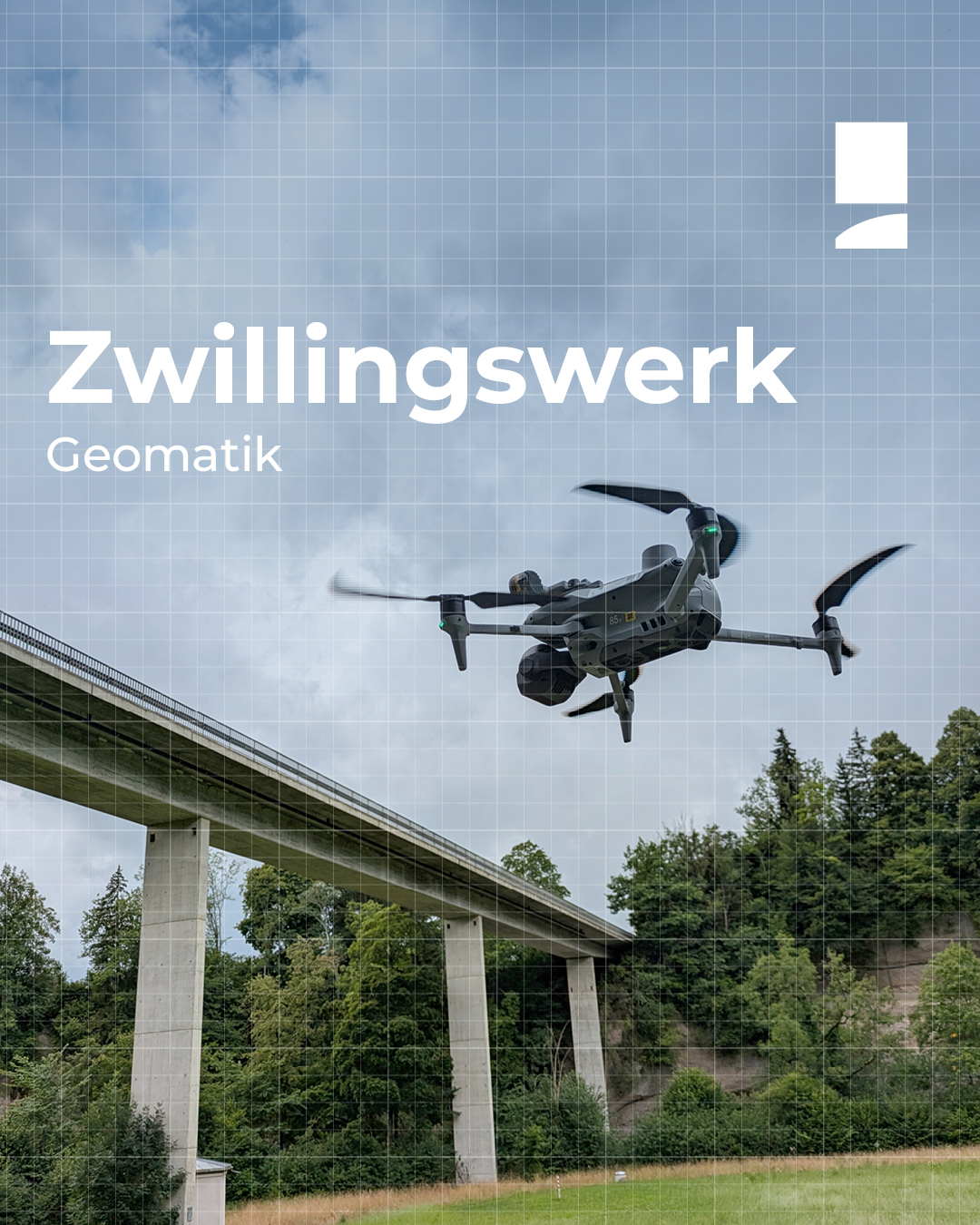

Die Letzibrücke liegt zwischen den beiden Gemeinden Lütisburg und Bütschwil-Ganterschwil und führt mit einer Gesamtlänge von knapp 151 m in rund 20 m Höhe über den Necker. Die 5-feldrige Hohlkastenbrücke wurde 1969 erbaut. In den Jahren 2020 und 2021 durften wir bereits eine statische Überprüfung der Brücke durchführen, aufgrund welcher seit dem Frühjahr 2021 eine Lastbeschränkung auf 18 to und für Lastwagen ein Mindestabstand von 50 m gelten. In einem anschliessenden Variantenstudium wurden sowohl Verstärkungsmassnahmen am bestehenden Bauwerk als auch Neubauvarianten untersucht. Im Zusammenhang mit der Erarbeitung des Bauprojekts für die Instandsetzung und Verstärkung der Letzibrüke wurde unsere Geomatikabteilung mit der Zustandsaufnahme der Brücke beauftragt. Die Aufgabe bestand einerseits in der 3D-Erfassung der Brückengeometrie aussen sowie im Hohlkasteninnern und anderseits in der hochauflösenden Aufnahme der Textur der Beton- sowie Asphaltoberfläche. Dafür kam die Drohnentechnik zum Einsatz, mir der die gesamte Brückenoberfläche systematisch abgeflogen und zeitgleich hochauflösende Bilder erfasst wurden. Für die Aufnahme des Hohlkastens wurde das stationäre Laserscanning eingesetzt. Aus allen Aufnahmen wurde ein hochauflösendes texturiertes 3D-Modell generiert, welches einen digitalen Zwilling der Brücke abbildet und auf einer spezifischen Plattform zur visuellen Inspektion dient. Gerne bieten wir auch Ihnen unsere smarten Vermessungslösungen an und erstellen für Sie mit unserem erfahrenen Team optimale Entscheidungs- und Planungsgrundlagen für Ihre herausfordernden Projekte – sei es im Brücken-, Bahn- oder Strassenbau, im Stollen- oder Tunnelbau, im Wasserbau oder Flussbau, beim Neu-, Umbau oder bei der Umnutzung von Hochbauten etc… Interessiert? Gebhard Merk gibt Ihnen gerne Auskunft: g.merk@schaellibaum.ch #Letzibrücke #Lütisburg #Bütschwil #Vermessung #Zustandsaufnahmen #Grundlagenvermessung #Schällibaum #Geomatik #Bauingenieurwesen #Brückenbau Schällibaum durfte auch das Bauprojekt für Instandsetzung und Verstärkung der Letzibrücke ausarbeiten und begleitet nun die Realisierung, die in vollem Gange ist.
