Facts & Daten
| Bauherr | ATP architekten ingenieure AG | |
| Projektleitung | Schällibaum AG - Gebhard Merk | |
| Ausführung | 2022 | |
| Umfang | Gebäudeaufnahme mittels Mobile Mapping, Visualisierung im IndoorViewer, Erstellung von Plangrundlagen | |
| Detailbereich | Mobile Mapping, Architekturvermessung |
Projektbeschrieb
Die ATP architekten und ingenieure AG wurde mit dem Umbau der Bettenstation Ost des Universitätsspital Zürich betraut. Um die vorhandenen Grundlagepläne zu verifizieren und vom Büro aus weitere Geometriedaten erfassen und in die Pläne integrieren zu können, wurde die Schällibaum AG beauftragt, eine 3D-Punktwolken zu erfassen und so einen digitalen Zwilling bereitzustellen. Zusätzlich war bei Projektstart die Referenzierung zwischen den lokalen Plandaten und dem globalen Bezugsrahmen unklar. Daher war es erforderlich, die Daten auch exakt zu georeferenzieren.
Die Bettenstation Ost des Universitätsspitals ist grundsätzlich bis zum Start der Arbeiten unter der Woche in Betrieb. Daher mussten die Arbeiten am Wochenende durchgeführt werden, um keine Störung des Spitalbetriebs zu verursachen. Aufgrund des Anforderungsprofil stellten Mobile Mapping Aufnahmen die beste Aufnahmevariante dar. Mit diesem präzisen und hochmodernen Arbeitsmittel konnte die ganze Station in einem halben Tag zusammen mit den zur Georeferenzierung benötigten Passpunkten gescannt werden.

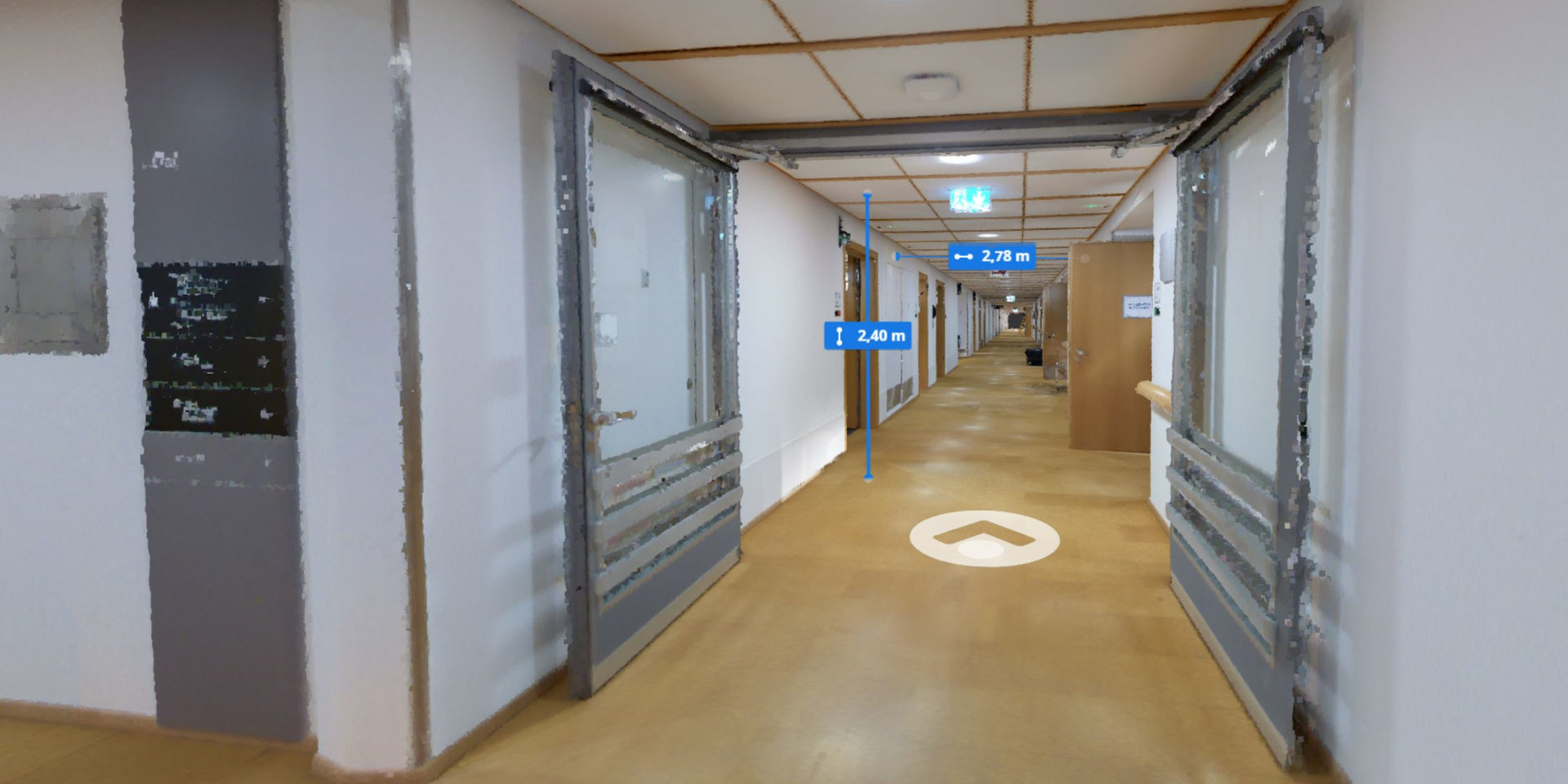

Im Anschluss konnte innert kürzester Zeit die georeferenzierte 3D-Punktwolke erstellt und mittels unserer Web-Anwendung IndoorViewer bereitgestellt werden. Zusätzlich wurde im Anschluss ein vektorisierter Grundriss nach Architekturstandards aufbereitet und zur vereinfachten Integration ins Projekt abgegeben. Während des Projektes konnten wir die ATP AG zusätzlich unterstützen, indem wir die Transformationsparameter zwischen den lokalen und globalen Koordinaten berechneten
- Erfassung mittels Mobile Mapping
- Georeferenzierung auf LV95

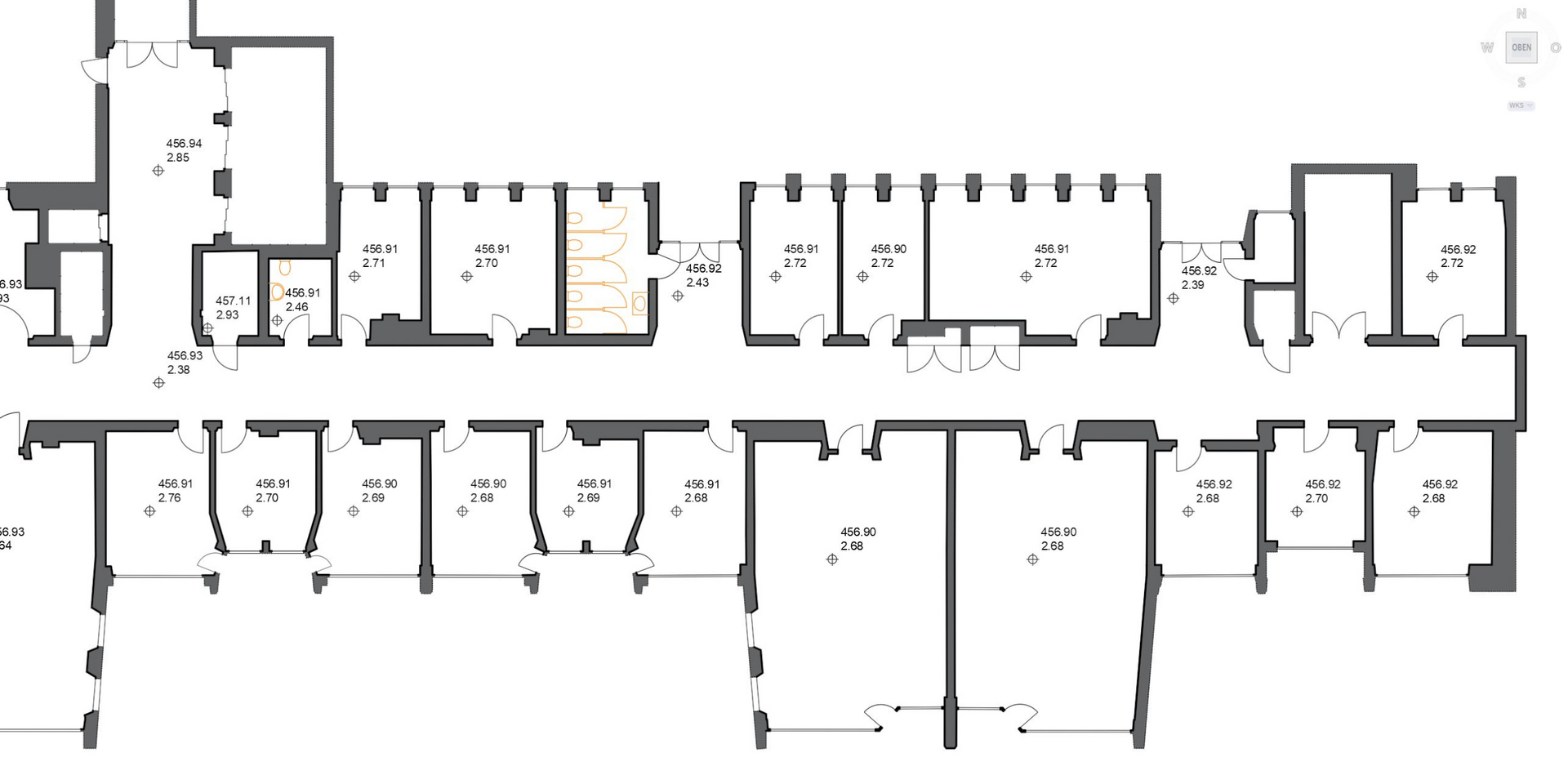

- Erstellung eines 2D-Grundrisses

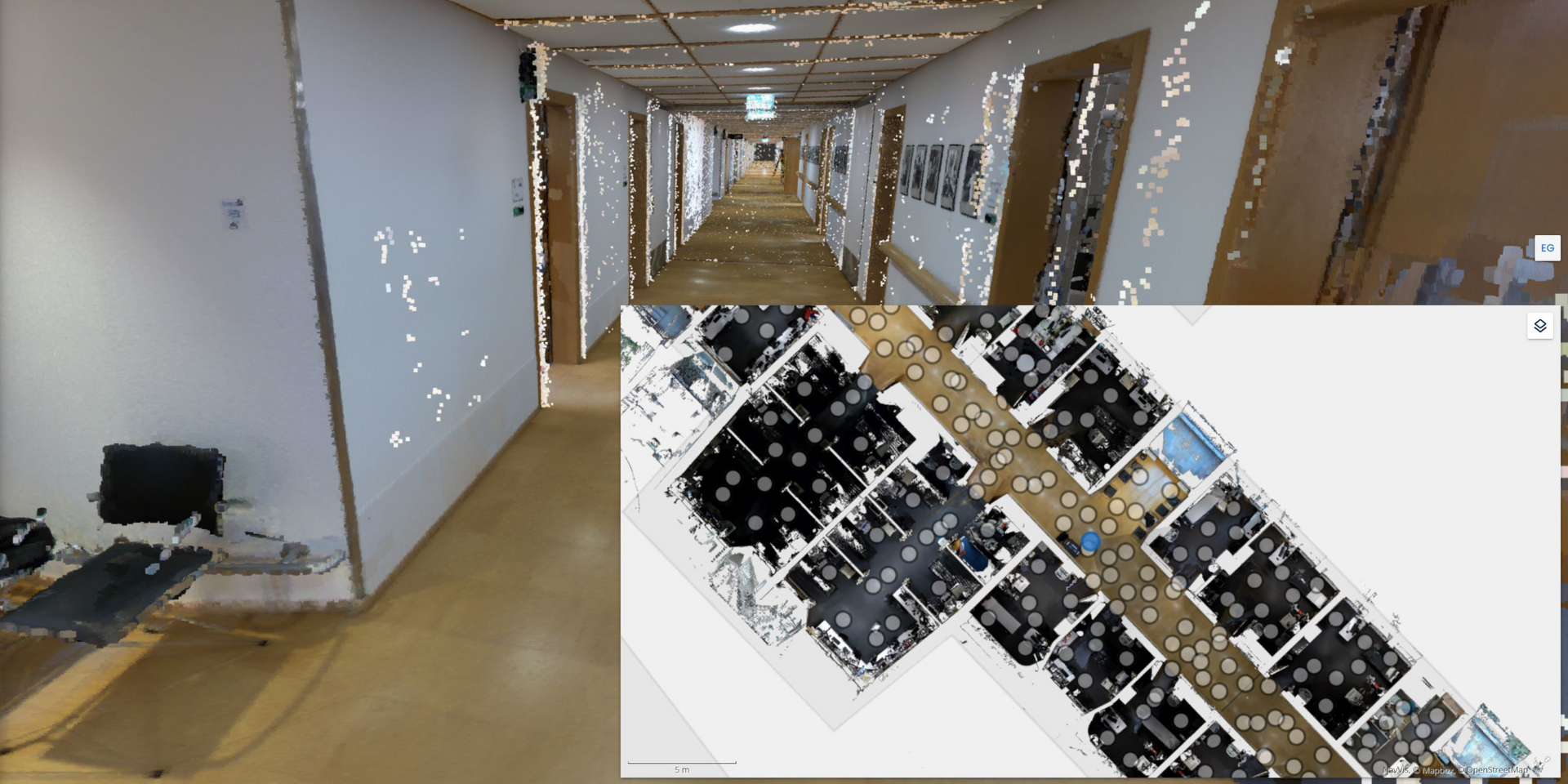

- Bereitstellung des digitalen Zwillings in der Web-Anwendung IndoorViewer zur einfachen Orientierung und Arbeit mit der Punktwolke
- Berechnung der Transformationsparameter der lokalen Projektkoordinaten zu LV95
