Säntispark

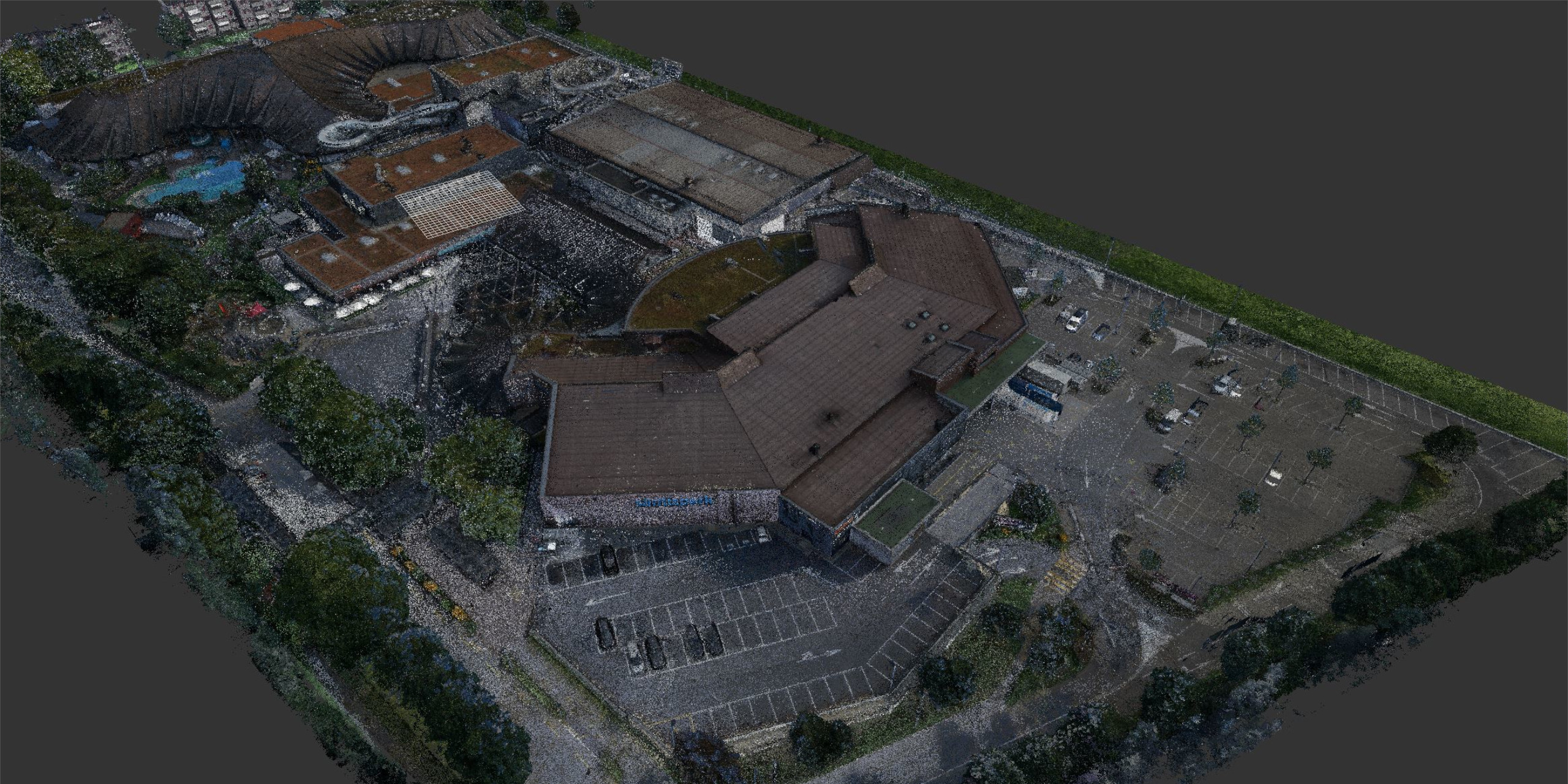

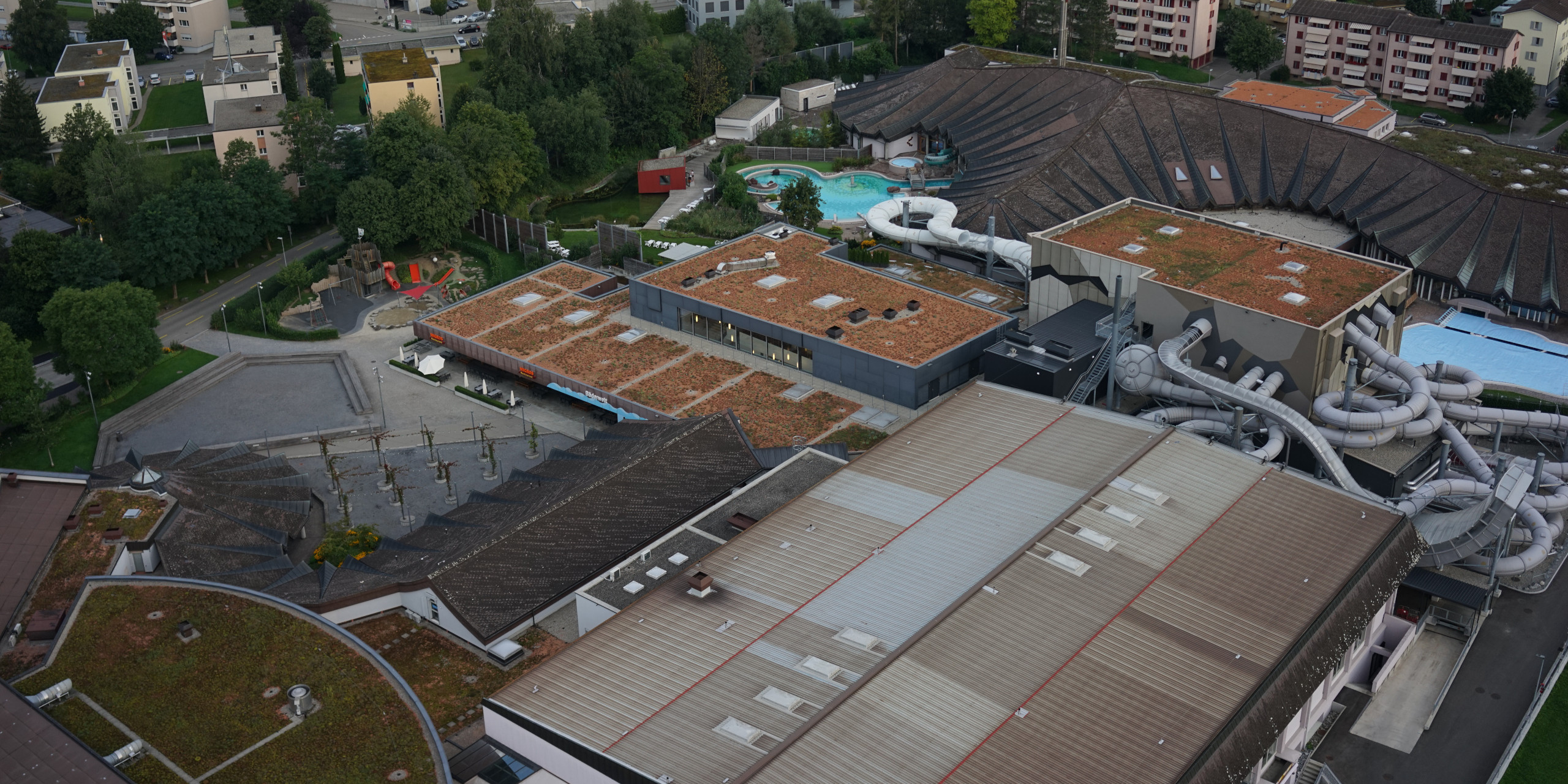

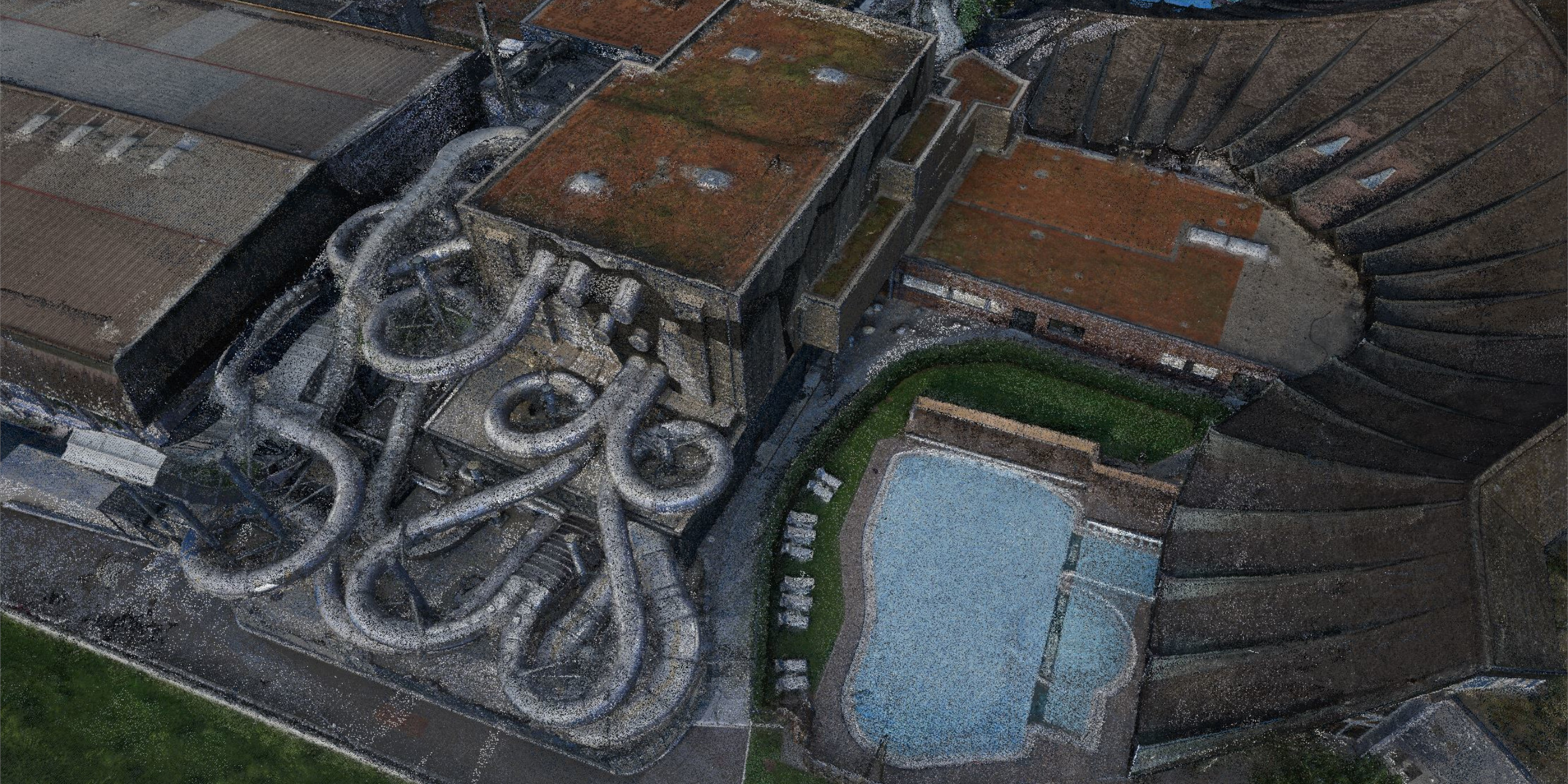

Die Genossenschaft Migros Ostschweiz beabsichtigt weitreichende Umbau- und Modernisierungsarbeiten des gesamten Säntispark in Abtwil SG. Daher wurde die Firma Schällibaum damit beauftragt, eine 3D-Puntkwolke der gesamten Anlage zu erstellen. Dies beinhaltet das Restaurant, den Verkaufsbereich der Migros und weiterer Geschäfte, den Bad- und Wellnessbereich mit der weitläufigen Rutschenwelt und alle technischen Anlagen und Räumlichkeiten. Die Aussenhülle der Gebäude wurde bereits im Jahr 2019 durch die Schällibaum AG erfassten.

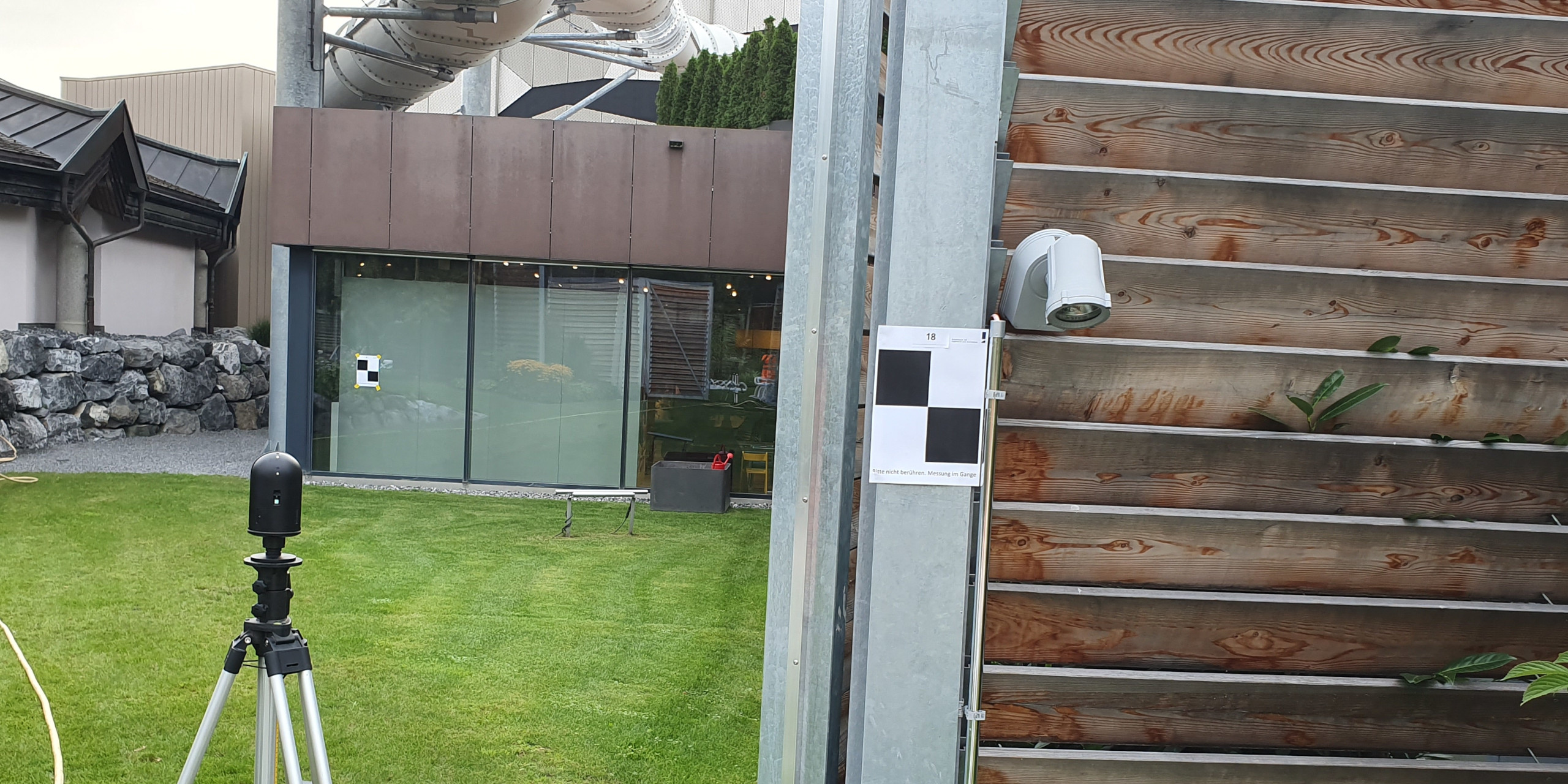

Um diese gewaltige Aufgabe zu bewältigen und eine möglichst effiziente Aufnahme zu gewährleisten, ohne den Betrieb des Säntisparks zu behindern, wurden neben klassischem terrestrischem Laserscanning zwei hochmoderne Mobile Mapping-Systeme eingesetzt. Zusätzlich konnten durch diese Sensoren hochauflösende Panoramen erfasst werden. Diese dienen nun dem Planungsteam zur Dokumentation des Gebäudes und aller darin vorhandenen Anlagen. Um den hohen Genauigkeitsanforderungen genügen zu können, wurden zusätzlich in der ganzen Anlage Passpunkte erfasst. So konnten die Ergebnisse entzerrt und georeferenziert werden.

Die mit den unterschiedlichsten Mitteln erstellten Teil-Punktwolken wurden abschliessend in unserem IndoorViewer-Webservice bereitgestellt. Dieses Web-Tool ermöglicht die Darstellung der 3D-Punktwolke und sphärischer Panoramen auf allen gängigen Endgeräten, ob im Büro, am Computer oder unterwegs am mobilen Gerät. Das Gebäude kann jederzeit virtuell durchschritten und sowohl visuell als auch mit technischen Hilfsmitteln untersucht werden. Dem Planungsteam stehen so zu jedem Zeitpunkt diverse Funktionen zur Verfügung, um eine möglichst effiziente Planung zu ermöglich: einfache Begehung des Gebäudes von überall, cm-genaues Messen von Distanzen, Flächen und Volumen sowie Dokumentation von Tasks und Sachverhalten in der Punktwolke und den Panoramen mit sogenannten POIs (Points of Interest).

• Messperimeter: ca. 80‘000m2
• ca. 18‘000 erfasste sphärische Panoramen
• Kombination und Georeferenzierung der unterschiedlichen Teilwolken
• Bereitstellung eines digitalen Zwillings der gesamten Anlage in der Web-Anwendung IndoorViewer zur einfachen Orientierung und Arbeit mit der Punktwolke
• Datenverfügbarkeit von überall auf der Welt
• verwendete Technologien:
  • Terrestrisches Laserscanning
  • Mobile Mapping
  • Flugdrohne (UAV)

PDF Projektbeschrieb
