Facts & Daten
| Bauherr | Gemeinde Gaiserwald, CH-9030 Gaiserwald | |
| Projektleitung | Schällibaum AG - Gebhard Merk | |
| Ausführung | 2021 | |
| Umfang | Gebäudeaufnahme, Plangrundlagen | |
| Detailbereich | Geomatik – Architekturvermessung |
Projektbeschrieb

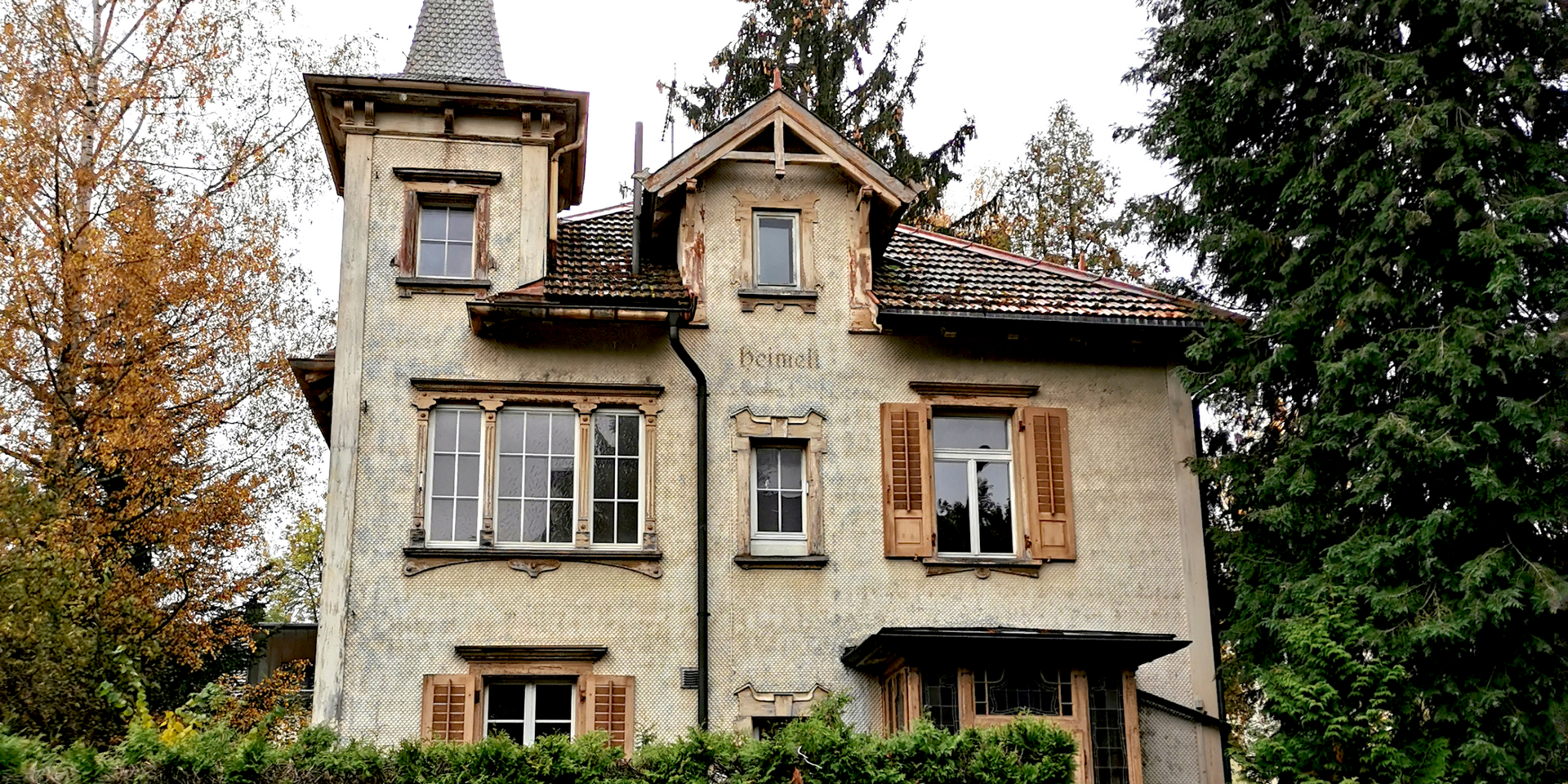

Die Gemeinde Gaiserwald hat das an der Hauptstrasse in Abtwil gelegene Schutzobjekt erworben. Die Liegenschaft soll in den nächsten Jahren saniert und für schulische Zwecke umgenutzt werden. Zur Projektplanung werden jedoch präzise Grundlagedaten benötigt. Zur Gewinnung dieser Grundlagen in Form von Grundrissen, Schnitten, Ansichten, Orthophotos und eines digitalen Geländemodelles (DGM) wurde die Firma Schällibaum beauftragt. Die Liegenschaft war während der Aufnahmen ungenutzt und konnte so unter optimalen Bedingungen gesamtheitlich innen und aussen erfasst werden.

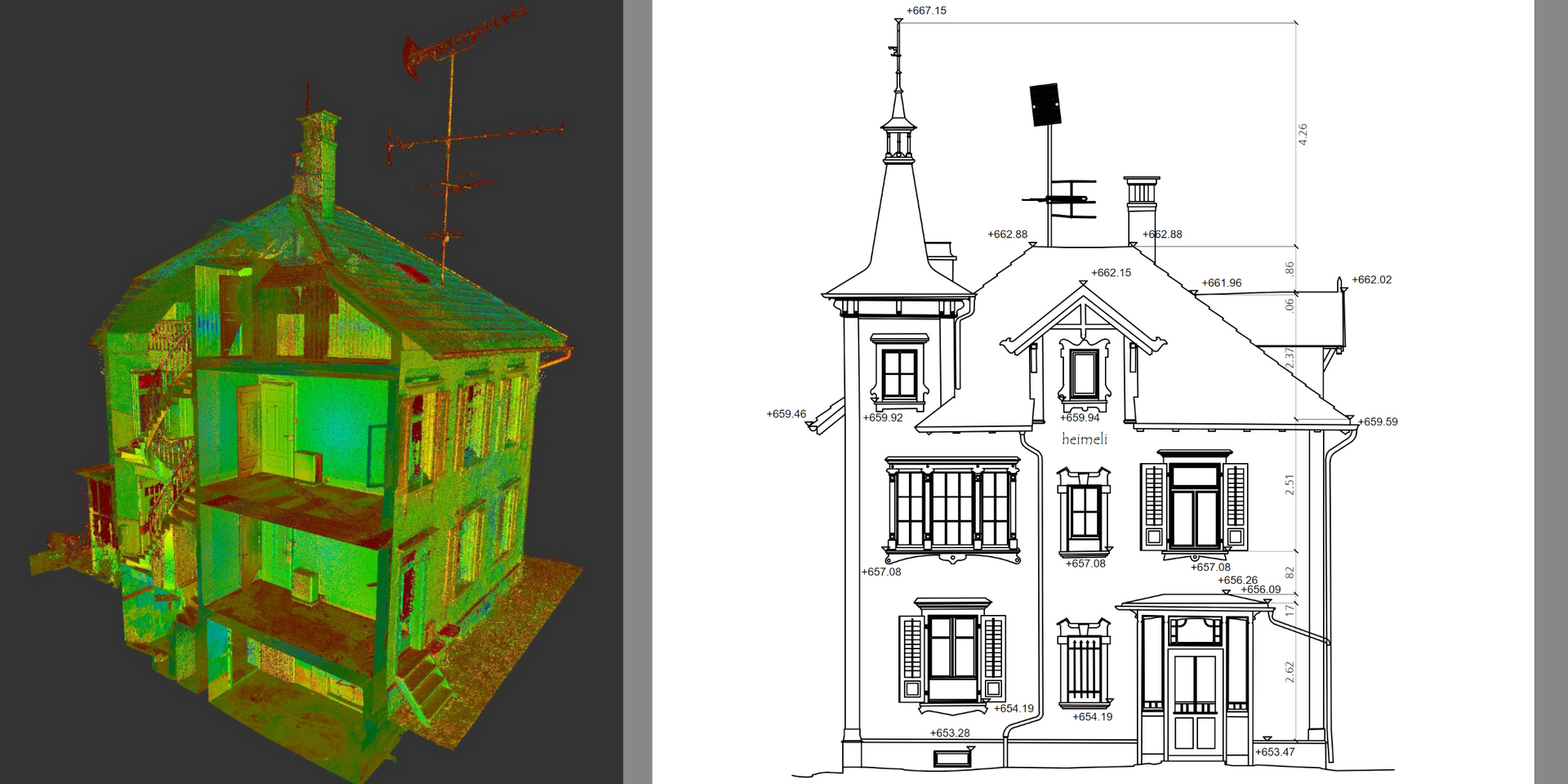

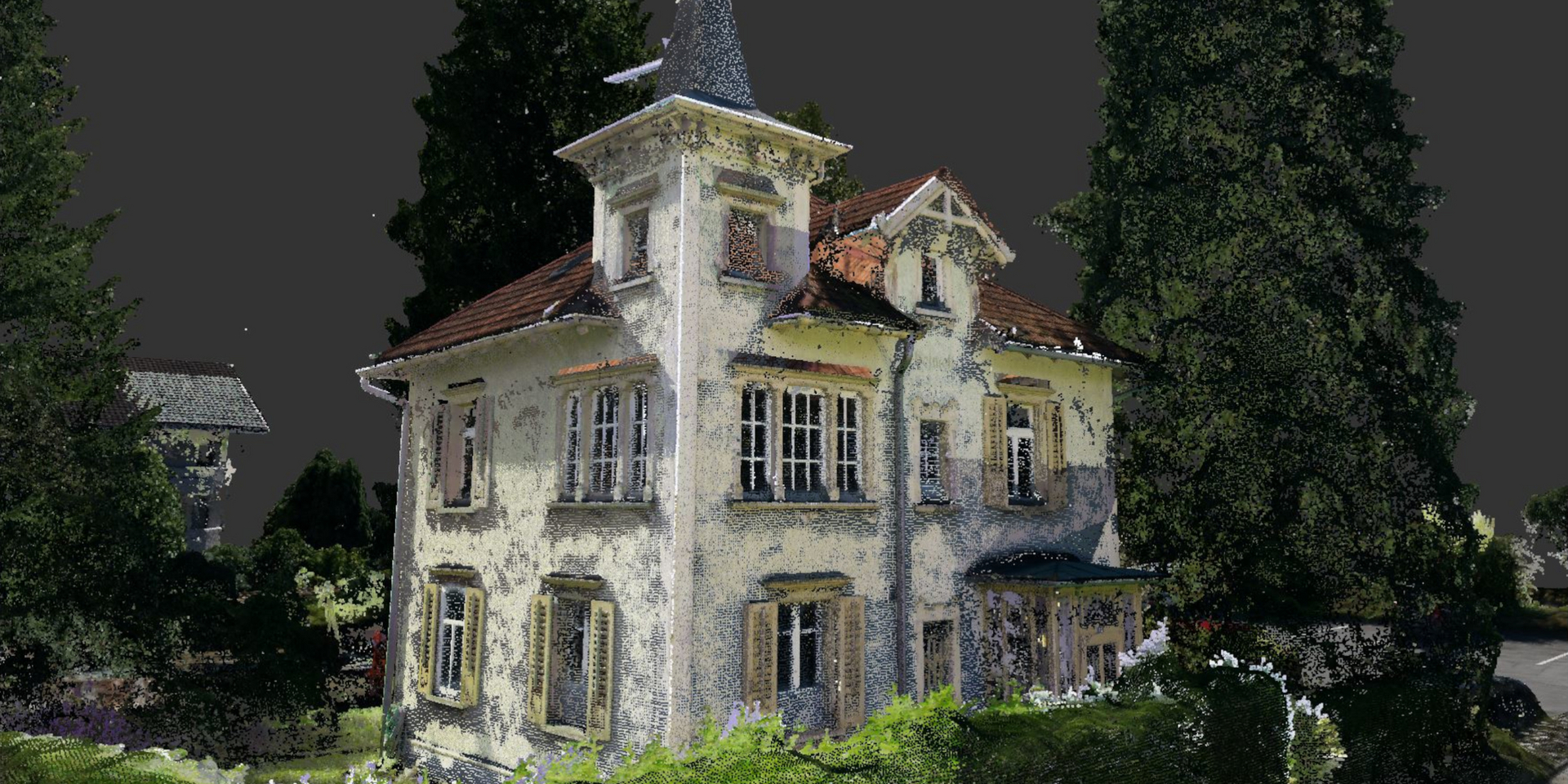

Zur Erfassung einer derartigen Dichte an Daten eignet sich das Laserscanningverfahren am besten. Mittels terrestrischem Laserscanning wurden daher die Innenräume und alle vom Boden sichtbaren Bereiche erfasst. Die vom Boden aus nicht klar erkennbaren Bereiche der Fassade sowie die Dachaufsicht wurden mittels Drohnenaufnahmen vervollständigt. Für die weiteren Auswertungen wurden die Scanaufnahmen untereinander registriert und anschliessend georeferenziert. Zur Komplementierung wurden die Aufnahmen der Drohne photogrammetrisch ausgewertet und zu einer Punktwolke weiterverarbeitet, welche sich mit den terrestrischen Daten zu einer präzisen 3D-Punktwolke kombinieren lies. Mit der erstellten 3D-Punktwolke konnten bereits erste Erkenntnisse gewonnen und Details ausgearbeitet werden. Weitere Bearbeitungen und die Abgabe an den Auftraggeber und die Gemeinde erfordern jedoch eine Ausdünnung der Informationen auf das Wesentliche. Hierfür wurden verschiedene generalisierte jedoch genau so präzise Produkte erstellt. Die Liegenschaft wurde als digitales Geländemodell und zur Übersicht als Orthophoto aufbereitet. Vom Gebäude wurden nach Architektur-Standards konstruierte 2D-Pläne bereitgestellt.
