Facts & Daten
| Bauherr | Gemeinde Flawil, CH-9230 Flawil | |
| Projektleitung | Schällibaum AG - Gebhard Merk | |
| Ausführung | 2019 | |
| Umfang | Gebäudeaufnahme, Plangrundlagen, Fotodokumentation, Orthophoto | |
| Detailbereich | Geomatik – Architekturvermessung |
Projektbeschrieb

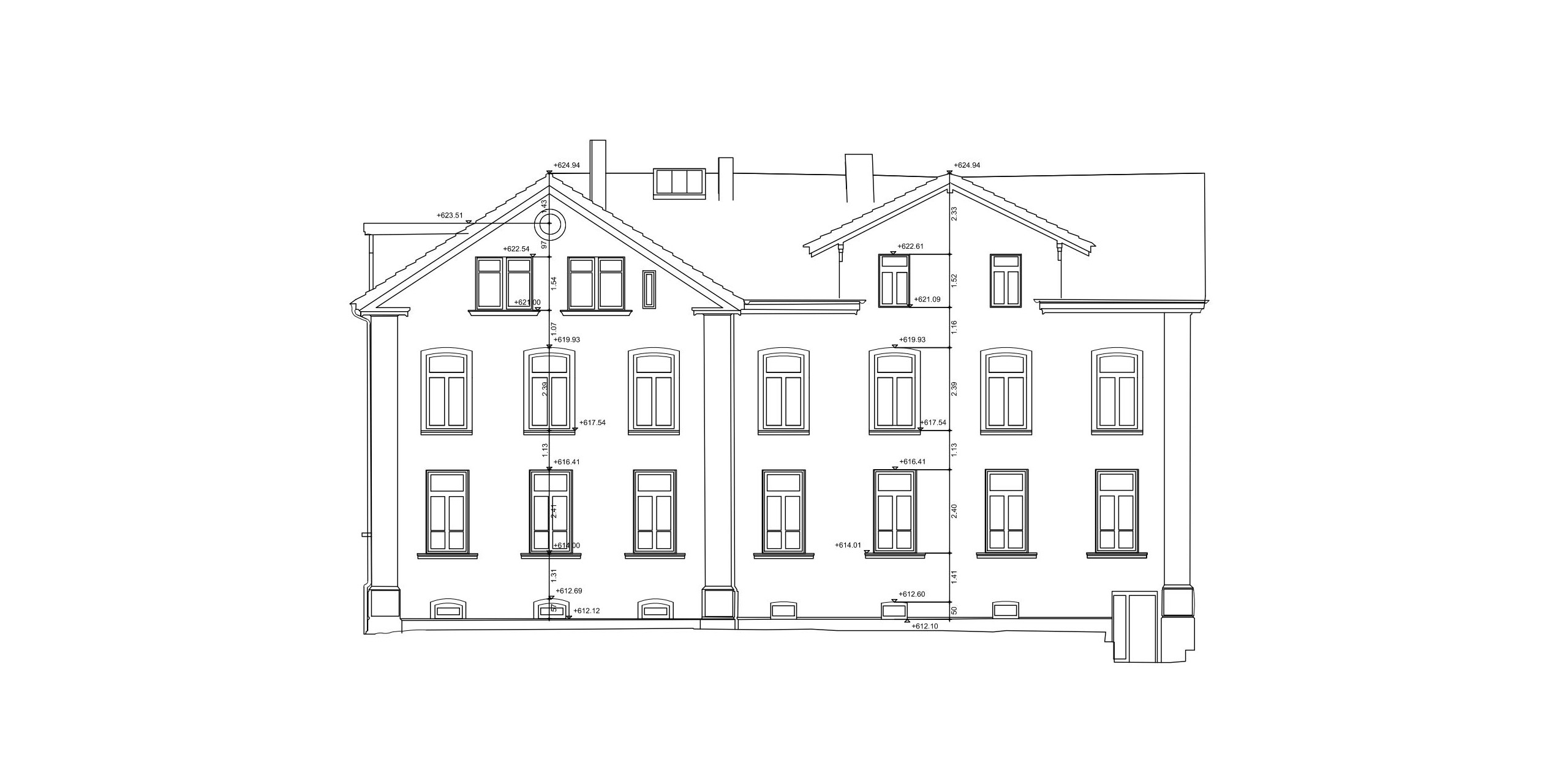

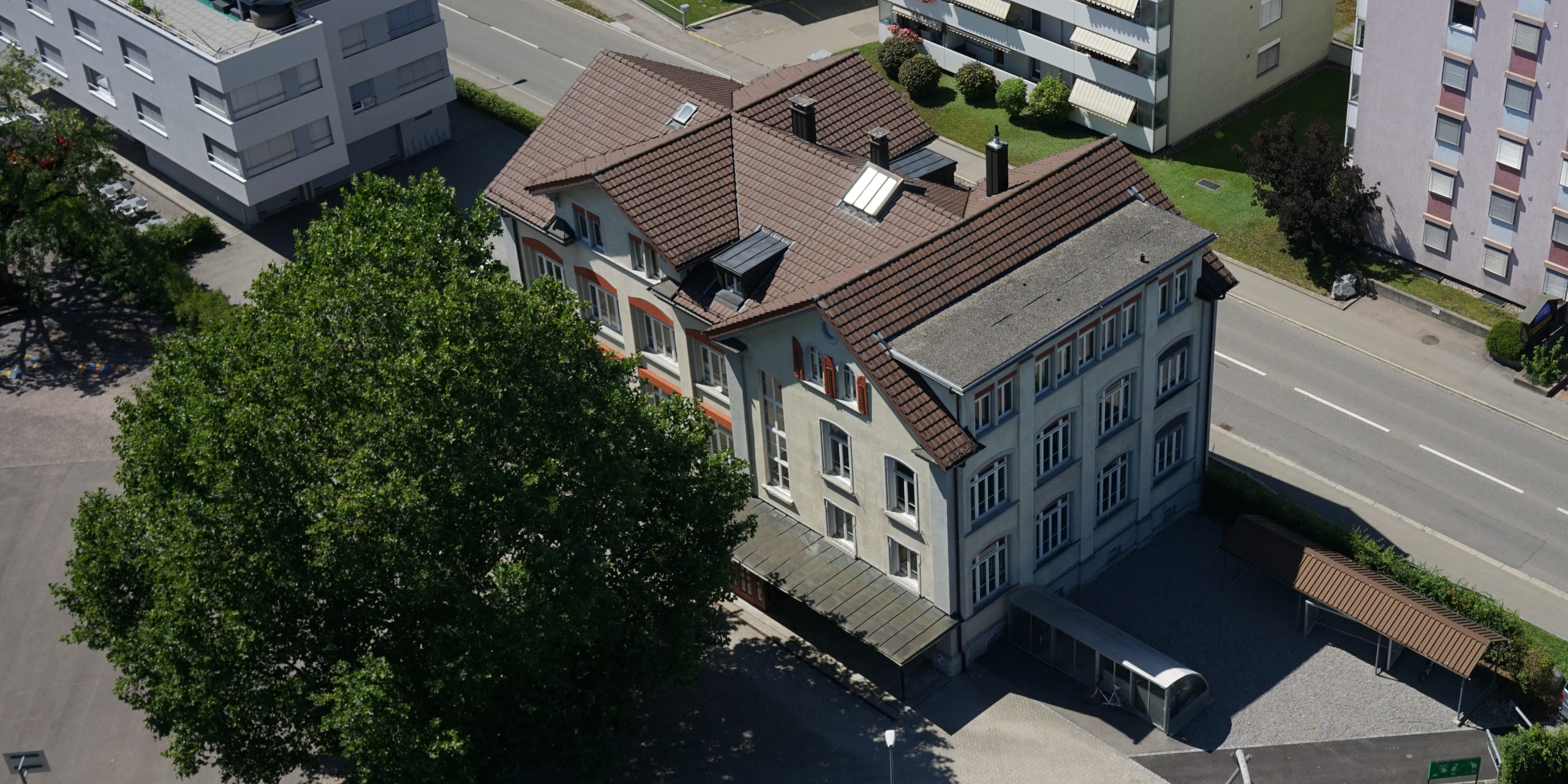

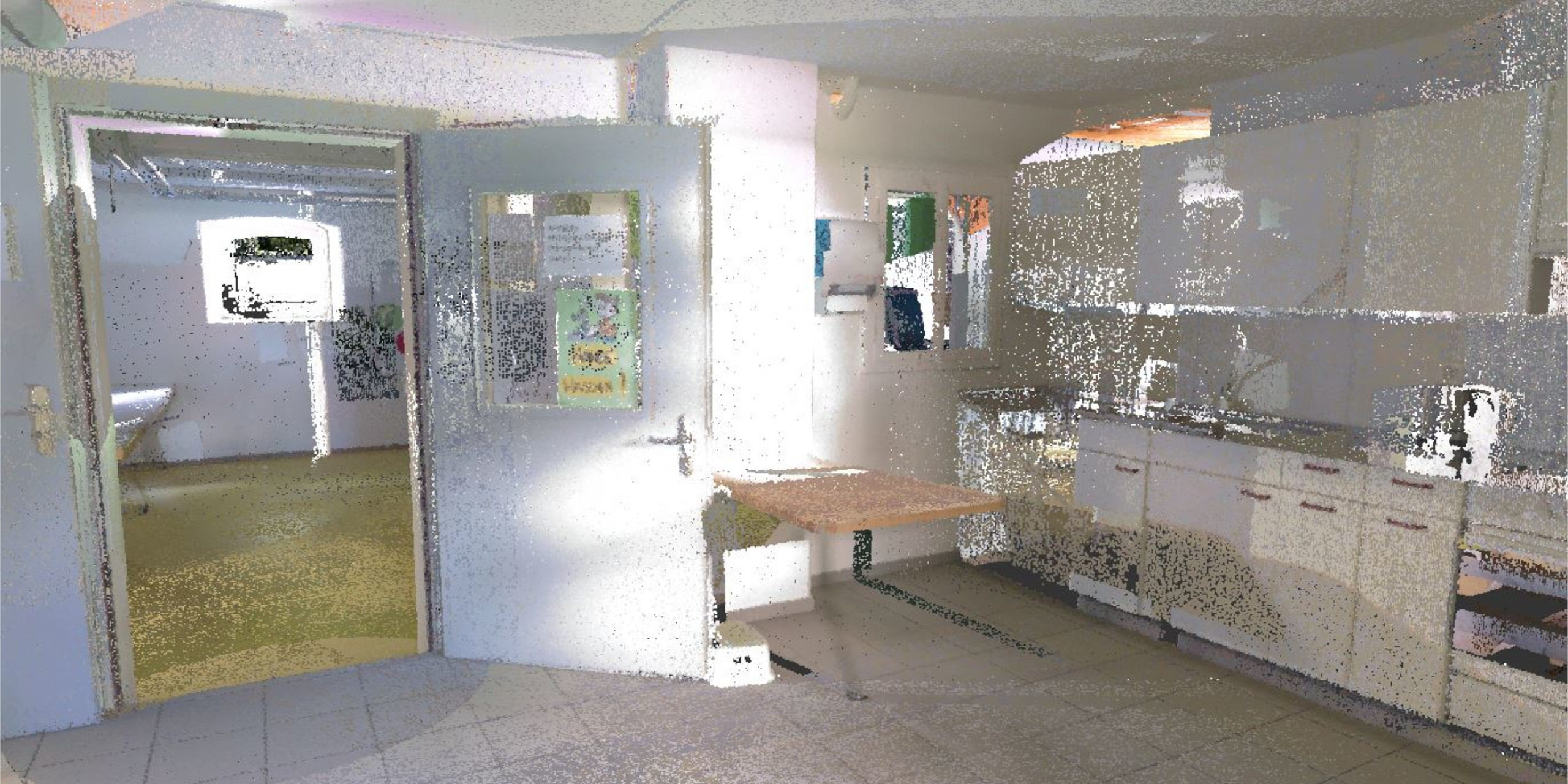

Für die Sanierung der Aussenfassade und die Umsetzung eines neuen Energiekonzeptes im Schulhaus Altes Feld wurde die Schällibaum AG beauftragt, genaue Plangrundlagen der Gebäudestruktur zu erstellen. Für eine effizienten Datenerfassung und möglichst schnelle Umsetzung der Rohdaten in 2D-Pläne entschied man sich für die Erstellung einer 3D-Punktwolke. Als Messmittel wurden ein Laserscanner sowie eine Drohne eingesetzt. Mithilfe des Laserscanners wurden sämtliche Innenräume sowie Teile der Fassade gescannt. Für die grossflächige Abdeckung der Dachstrukturen und der Fassade sowie die Erstellung des Orthofotos wurde dann die Drohne benutzt. Durch die anschliessende photogrammetrische Auswertung konnte so die gesamte Gebäudehülle als 3D-Punktwolke erfasst und mit den Daten des stationären Scanners kombiniert werden. Aus dieser Grundlage wurden Grundrisse, Fassadenpläne, Quer- und Längsschnitte erzeugt.
