Facts & Daten
| Bauherr | City Parkhaus AG, 8021 Zürich | ||
| Projektleitung | Schällibaum AG - Gebhard Merk | ||
| Ausführung | 2020 | ||
| Umfang | Laserscanning und tachymetrische Aufnahme eines vierstöckigen Parkhauses | ||
| Detailbereich | Ingenieurvermessung Bauvermessung |
Projektbeschrieb

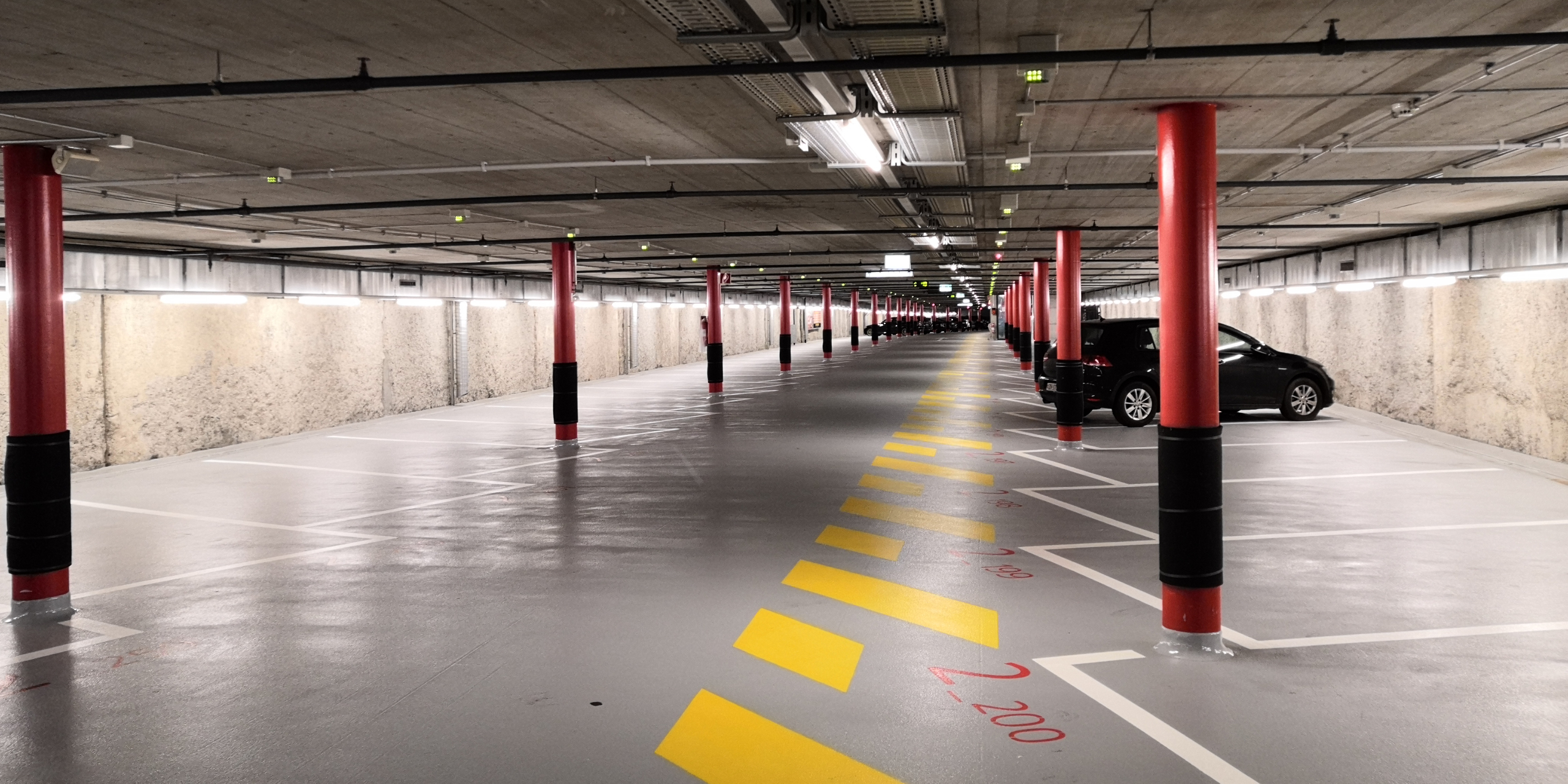

Das City Parking an der Gessnerallee in Zürich ist ein Parkhaus mit 640 Parkplätzen auf insgesamt vier Stockwerken. Für eine statische Analyse und eine Aktualisierung des Eigengewichts der Decken zwischen den Stockwerken, mussten diese flächig mit einem Laserscanner und nicht nur punktuell tachymetrisch gemessen werden. Um die Deckenstärke mit einer möglichst hohen Genauigkeit bestimmen zu können, musste dabei ein besonderes Augenmerk auf die relative Höhe der einzelnen Stockwerke zueinander gelegt werden.

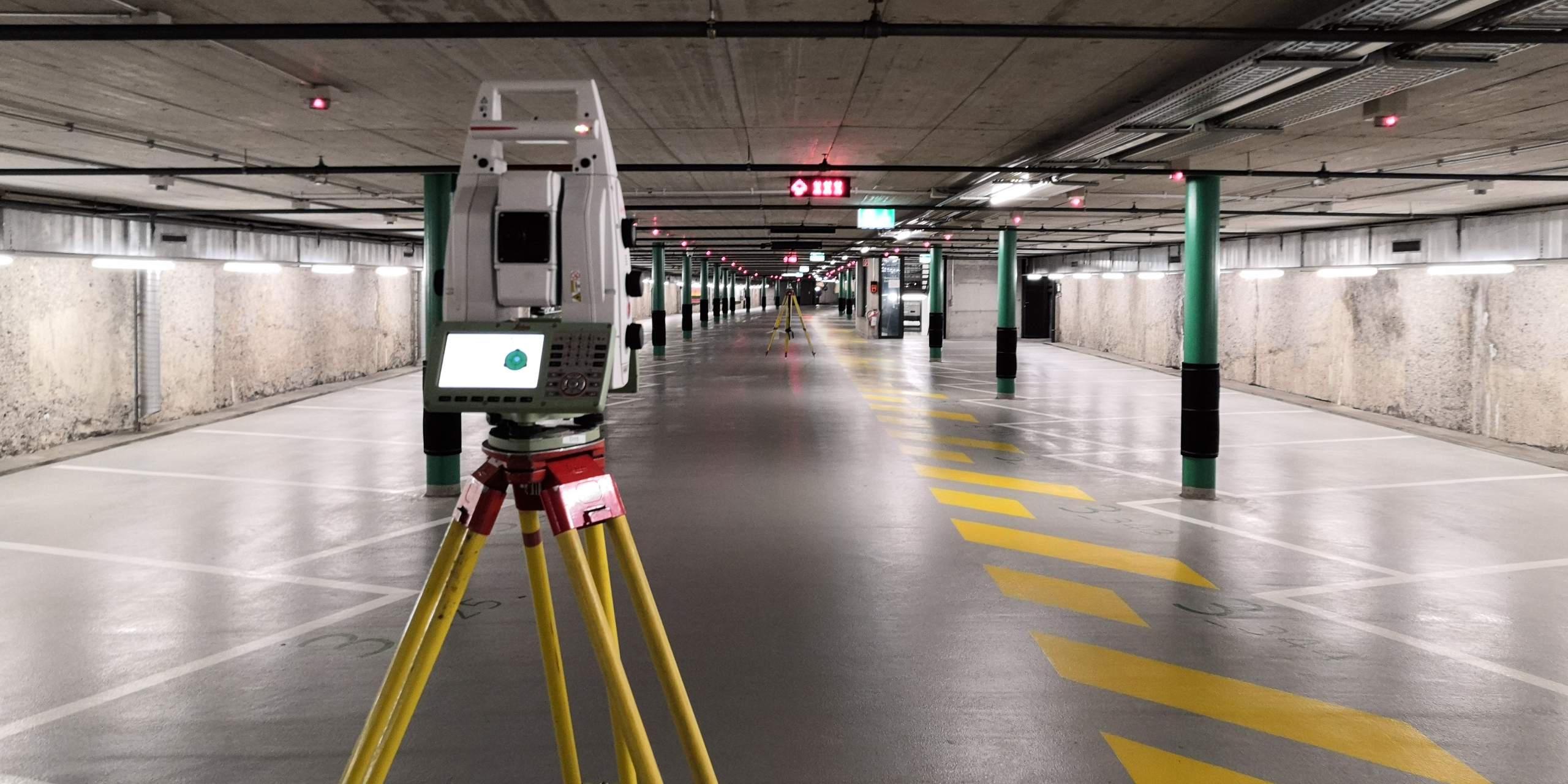

Mit einem Laserscanner wurden alle vier Stockwerke sowie die Ein- und Ausfahrtsrampe, die die Verbindung zwischen den Stockwerken darstellt, aufgenommen. Daraus entstand eine hochaufgelöste eingefärbte 3D-Punktwolke. In regelmässigen Abständen wurden ausserdem tachymetrisch punktuell die Höhen der Decken und Böden des Parkhauses gemessen. Zusätzlich wurden von einer externen Firma Bohrungen durch die Decken durchgeführt, durch welche die Deckenstärke ebenfalls gemessen werden konnte, was zur Verifizierung der Messungen der Schällibaum AG diente. Als Resultate der Messungen wurden sowohl die tachymetrisch gemessenen Deckenstärken in tabellarischer Form als auch ca. 170 Deckenquerschnitte abgegeben.
