Facts & Daten
| Bauherr | Kanton St. Gallen, Tiefbauamt, CH-9326 St. Gallen | ||
| Projektleitung | Schällibaum AG - Gebhard Merk | ||
| Ausführung | 2019-2022 | ||
| Umfang | Geomatikleitungen, Überwachungsmessung Inklinometer, 2D-Verschiebung | ||
| Detailbereich | Geomatik – Überwachungsmessungen |
Projektbeschrieb

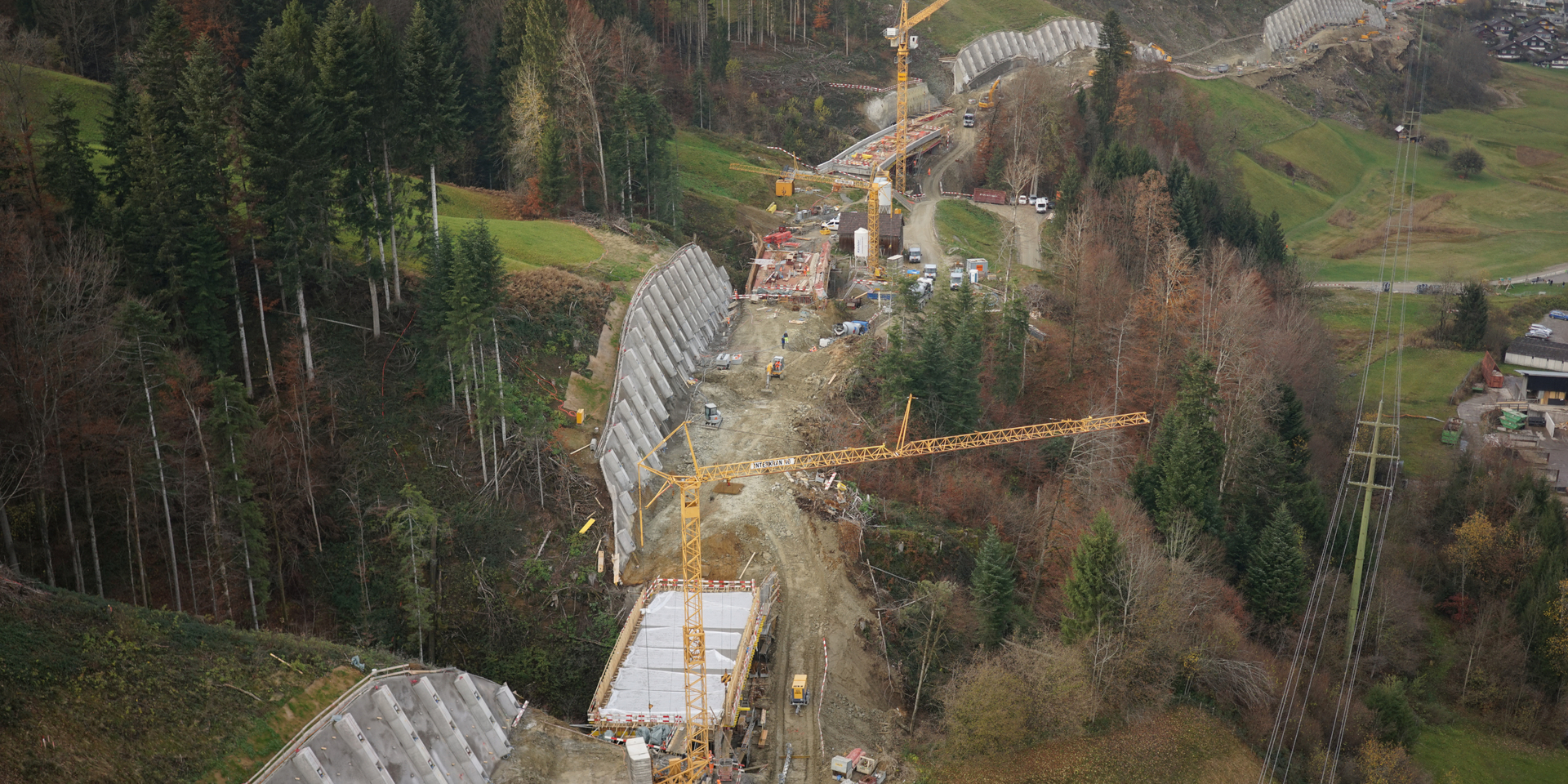

Die 2. Etappe der Umfahrung Wattwil, die im September 2022 eröffnet wurde, weist eine Länge von ca. 3.4 km auf. Sie schliesst beim bestehenden Tunnelportal Anschluss Brendi an die 1. Etappe der Umfahrung Wattwil an und reicht bis zum Anschluss Stegrüti an die bestehende Umfahrungsstrasse Ebnat-Kappel. Im Abschnitt vom Anschluss Brendi bis ins Gebiet Scheftenau liegt die Strasse in einem nach Nordosten geneigten Steilhang. In diesem Bereich wurden Einschnitte und verschiedene Massnahmen zur Hangsicherung wie Stützmauern, permanente und temporäre Nagelwände sowie Hangsicherungen mit vertikalen Betonriegeln und vorgespannten Ankern ausgeführt. Die Vermessungsabteilung der Firma Schällibaum wurde vom ausführenden Unternehmer mit der Überwachung dieses Bereichs hinsichtlich allfälliger Bewegungen während der Bauzeit an ausgewählten Standorten beauftragt.

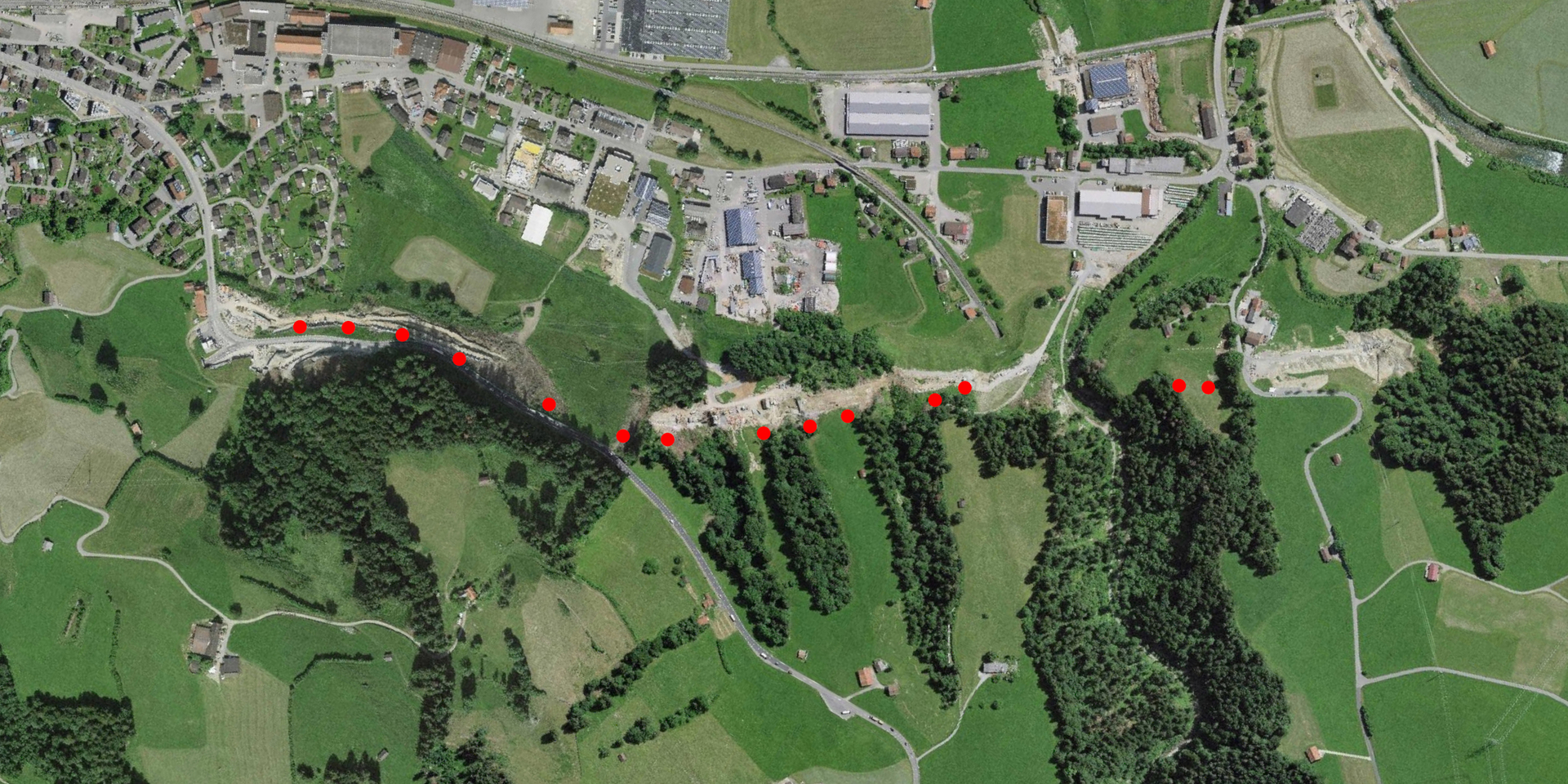

Die geotechnischen Überwachungsmessungen erfolgten mittels Inklinometerverfahren während einer Messperiode von Januar 2019 bis Februar 2022. In 16 Bohrlöchern mit einer Tiefe von bis zu 25 m wurden alle 3 Monate über manuelle Messungen mittels Inklinometersonde allfällige horizontale Verschiebungen im Untergrund in unterschiedlichen Tiefen erfasst und via Online-Plattform GEOvis ausgewertet und publiziert.
Fakten
- 16 Bohrlöcher bis zu 25 m Tiefe
- Manuelle Messungen von Deformationen im Untergrund mittels Inklinometersonde
- Auswertung und Publikation der Messdaten via Online-Plattform GEOvis
- Messperiode Januar 2019 bis Februar 2022, alle 3 Monate
